Caratteristiche dei prodotti
Permeabilità iniziale estremamente elevata e massima permeabilità
Il vantaggio principale di Supermalloy risiede nel controllo preciso della composizione del suo sistema nichel-ferro-molibdeno. Incorporando circa il 79% di nichel e il 5% di molibdeno, la lega porta contemporaneamente la costante di anisotropia magneto-cristallina (K₁) e il coefficiente di magnetostrizione (λ) prossimi allo zero. Combinato con un processo di ricottura dell'idrogeno ad alta-temperatura (trattamento in atmosfera di idrogeno puro a 1300 gradi), la sua permeabilità iniziale (μᵢ) può raggiungere 50.000–150.000 e la sua permeabilità massima (μₘₐₓ) può arrivare fino a 600.000–1.200.000, rendendolo il materiale magnetico morbido con la più alta permeabilità attualmente disponibile, superando di gran lunga permalleghe ordinarie (μᵢ di circa 10.000–30.000). Questa proprietà gli consente di ottenere una risposta di flusso estremamente elevata anche in presenza di campi magnetici molto deboli.
Coercività e perdita di isteresi estremamente basse
Grazie alla sua elevata purezza e alla struttura cristallina ottimizzata, Supermalloy presenta una coercività estremamente bassa (Hc inferiore o uguale a 1,2 A/m), con conseguente area del circuito di isteresi minima e perdite per isteresi significativamente inferiori rispetto alle normali leghe di isteresi. Nei campi magnetici alternati, dimostra eccellenti prestazioni in termini di perdita del nucleo, rendendolo particolarmente adatto per applicazioni con requisiti rigorosi in termini di fedeltà ed efficienza del segnale, come trasformatori di impulsi, amplificatori magnetici e trasformatori di corrente di segnale debole-. Rispetto alle normali leghe permalloy, Supermalloy può funzionare stabilmente in condizioni in cui la frequenza e la durata dell'impulso sono tre volte superiori.
Maggiore resistività e controllo delle perdite di correnti parassite
La resistività del Supermalloy è di circa 0,60 μΩ·m (60 μΩ·cm), significativamente superiore a quella dei normali permalloy (circa 45–55 μΩ·cm). L'aggiunta di molibdeno aumenta efficacemente la resistività della lega, riduce le perdite per correnti parassite e consente un'efficienza del nucleo superiore nelle applicazioni a media- e alta-frequenza. Questa caratteristica lo rende adatto a scenari con severi requisiti di efficienza e aumento della temperatura, come trasformatori ad alta-frequenza, sistemi radar e alimentatori per l'aviazione (400 Hz).
Buone proprietà di lavorazione e formatura
Supermalloy presenta un'eccellente lavorabilità a caldo e a freddo, consentendogli di essere laminato in strisce estremamente sottili (con spessori inferiori a 0,05 mm), nonché in strisce, barre e fili in varie forme. La sua duttilità supera quella dei materiali magnetici in ferrite morbida più fragili, rendendolo adatto alla produzione di nuclei laminati complessi, schermi magnetici e parti stampate di precisione. La ricottura finale ottimizza le proprietà magnetiche eliminando gli stress di lavorazione, ripristinando la permeabilità e riducendo la coercività. È possibile utilizzare la lavorazione convenzionale (tornitura, fresatura, foratura, rettifica), ma per la finitura finale si consiglia di utilizzare la rettifica o l'elettroerosione (EDM).
Specifiche tecniche
Composizione chimica
|
Elemento |
Requisiti standard |
Note |
|
Ni |
79.0 - 81.0% |
Elementi centrali che determinano un'elevata permeabilità magnetica e una bassa anisotropia cristallina magnetica |
|
Mo |
4.8 - 5.2% |
Aumenta la resistività, elimina la-trasformazione dell'ordinamento a lungo raggio del Ni₃Fe e semplifica il trattamento termico |
|
Fe |
Quantità rimanente (14-16%) |
Elementi della matrice che forniscono densità di flusso ed efficienza in termini di costi |
|
Mn |
Inferiore o uguale allo 0,50% |
Controllare rigorosamente per garantire proprietà magnetiche e purezza |
|
Sì |
Inferiore o uguale allo 0,35% |
Disossidante, rigorosamente controllato |
|
C |
Inferiore o uguale allo 0,02% |
Controllare rigorosamente per evitare che la precipitazione dei carburi danneggi le proprietà magnetiche |
Proprietà fisiche
|
Proprietà |
Valore/Intervallo |
Condizioni di prova |
|
Densità |
≈ 8,70 g/cm³ |
Temperatura ambiente (20 gradi) |
|
Temperatura di Curie |
≈ 400 gradi |
- |
|
Densità del flusso magnetico di saturazione (Bs) |
≈ 0.78 T |
Temperatura ambiente |
|
Forza coercitiva (Hc) |
Inferiore o uguale a 1,2 A/m |
Stato ricotto |
|
Permeabilità Iniziale (μᵢ) |
50,000 – 150,000 |
Stato ricotto |
|
Permeabilità massima (μₘₐₓ) |
600,000 – 1,200,000 |
Stato ricotto |
|
Resistività |
≈ 0.60 μΩ·m |
Temperatura ambiente |
|
Modulo elastico (modulo di Young) |
≈ 200GPa |
Temperatura ambiente |
Proprietà meccaniche (condizione ricotta, valori tipici)
|
Proprietà |
Valore tipico |
Specifica |
|
Resistenza alla trazione |
≈ 550MPa |
ASTM A753 Lega 4 |
|
Limite di snervamento (compensazione dello 0,2%) |
≈ 340MPa |
ASTM A753 |
|
Allungamento |
Maggiore o uguale al 40% |
- |
|
Durezza |
≈ 80–95 HRB |
- |
Proprietà magnetiche (condizione ricotta, valori tipici)
|
Prestazione |
Numero |
Condizioni di prova |
|
Permeabilità Iniziale (μᵢ) |
50,000 – 150,000 |
Stato ricotto, campo magnetico debole |
|
Permeabilità massima (μₘₐₓ) |
600,000 – 1,200,000 |
Stato ricotto |
|
Densità del flusso magnetico di saturazione (Bs) |
≈ 0.78 T |
Temperatura ambiente |
|
Forza coercitiva (Hc) |
Inferiore o uguale a 1,2 A/m |
Stato ricotto |
Prestazioni ad alta-temperatura
La temperatura Curie di Supermalloy è di circa 400 gradi. Nell'intervallo di temperature compreso tra la temperatura ambiente e i 100 gradi, la sua permeabilità cambia poco con la temperatura, rendendolo adatto per strumenti di precisione e ambienti di rilevamento di campi magnetici deboli. Tuttavia, tieni presente che in condizioni operative continue superiori a 100 gradi, la permeabilità mostrerà un'attenuazione significativa e non è adatta per applicazioni magnetiche ad alta-temperatura.
Proprietà antiossidanti:
Supermalloy presenta buone proprietà antiossidanti nei normali ambienti atmosferici. In caso di esposizione prolungata ad ambienti umidi o corrosivi, si consiglia un trattamento antiruggine o una protezione del rivestimento superficiale.
Stabilità organizzativa:
Ottimizzando il trattamento termico (ricottura all'idrogeno a 1300 gradi seguita da un raffreddamento controllato da 600 a 300 gradi), la struttura del grano di Supermalloy può essere controllata con precisione per garantire proprietà magnetiche costanti. Il processo di trattamento termico influisce direttamente sulle prestazioni magnetiche finali e deve essere rigorosamente controllato.
Supporti applicabili:
1. Ambiente atmosferico convenzionale
2. Mezzo isolante elettrico
3. Olio per strumenti di precisione
4. Ambiente con gas secco
Nota: Supermalloy è una lega metallica magnetica morbida e non è adatta per ambienti liquidi corrosivi come acidi forti e alcali forti. Il trattamento antiruggine è consigliato in caso di esposizione prolungata ad ambienti umidi.
Supermalloy è specificamente progettato per applicazioni che richiedono permeabilità magnetica estremamente elevata, rilevamento di segnali deboli e elevata sensibilità. È consigliato per i seguenti campi:
Campi di applicazione
-
Schermatura magnetica ad alta-sensibilità: schermatura magnetica per strumenti di precisione, microscopi elettronici, sensori quantistici, magneti per risonanza magnetica e sale di misurazione di campi magnetici deboli. La sua permeabilità iniziale estremamente elevata consente un'efficace schermatura delle interferenze del campo magnetico esterno anche a campi magnetici molto deboli (livelli geomagnetici).
-
Trasformatori di impulsi e segnali: trasformatori di impulsi, trasformatori a banda larga, trasformatori di isolamento, trasformatori audio ad alta- fedeltà e trasformatori di corrente. La sua permeabilità magnetica estremamente elevata e la perdita di isteresi ultra-bassa consentono una trasmissione del segnale ad alta-fedeltà.
-
Amplificatori e modulatori magnetici: amplificatori magnetici ultra-sensibili, modulatori magnetici, sensori di corrente CC (DCCT) e nuclei di sensori fluxgate. Le sue caratteristiche di bassa coercività e bassa perdita facilitano l'amplificazione e il rilevamento di segnali deboli.
-
Trasduttori e strumenti di misura di precisione: trasduttori di corrente e tensione di precisione, ponti standard e misuratori di potenza di precisione. La sua permeabilità iniziale estremamente elevata garantisce una risposta lineare a basse densità di flusso.
-
Ricerca scientifica e strumenti di precisione: schermatura magnetica per rilevatori di particelle, orologi atomici, dispositivi superconduttori di interferenza quantistica (SQUID), circuiti magnetici dello spettrometro e bilance elettromagnetiche.
-
Telecomunicazioni e ingegneria radio: induttori di filtro ad alta- frequenza, trasformatori di adattamento a banda larga, trasformatori di comunicazione portante e trasformatori di linea telefonica.
-
Apparecchiature mediche: schermatura magnetica per misurazioni biomagnetiche, schermatura per magnetocardiografia (MCG) e schermatura per magnetoencefalografia (MEG).
Consegna e personalizzazione
Offriamo soluzioni di catena di fornitura flessibili e affidabili per assicurarti di ricevere materiali Supermalloy che si adattano perfettamente ai requisiti del tuo progetto.
|
Modulo |
 Foglio/Piastra
|

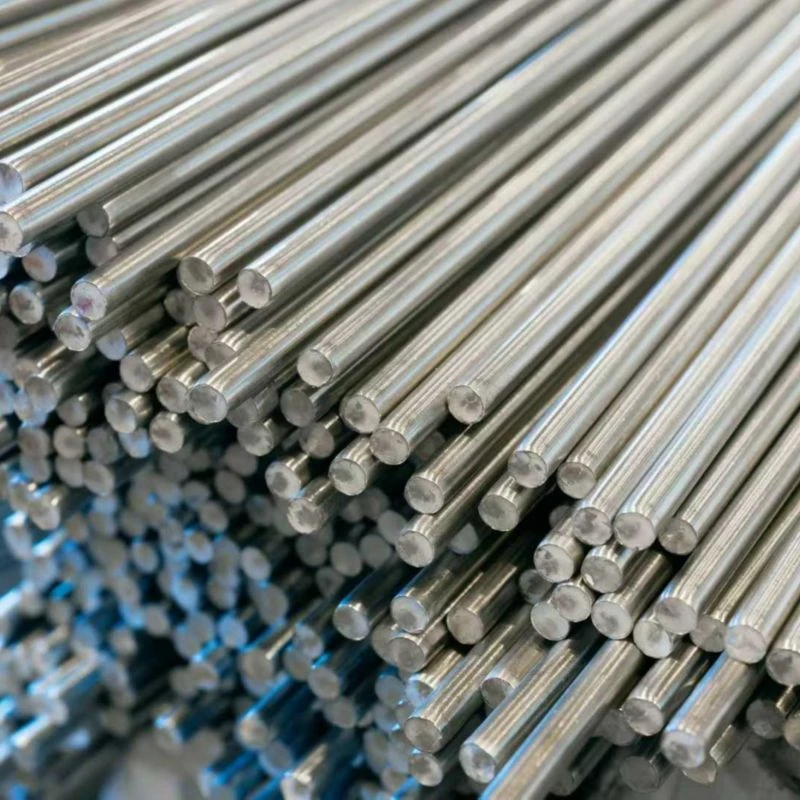

 Barra/Asta
|
 Tubo/tubo
|

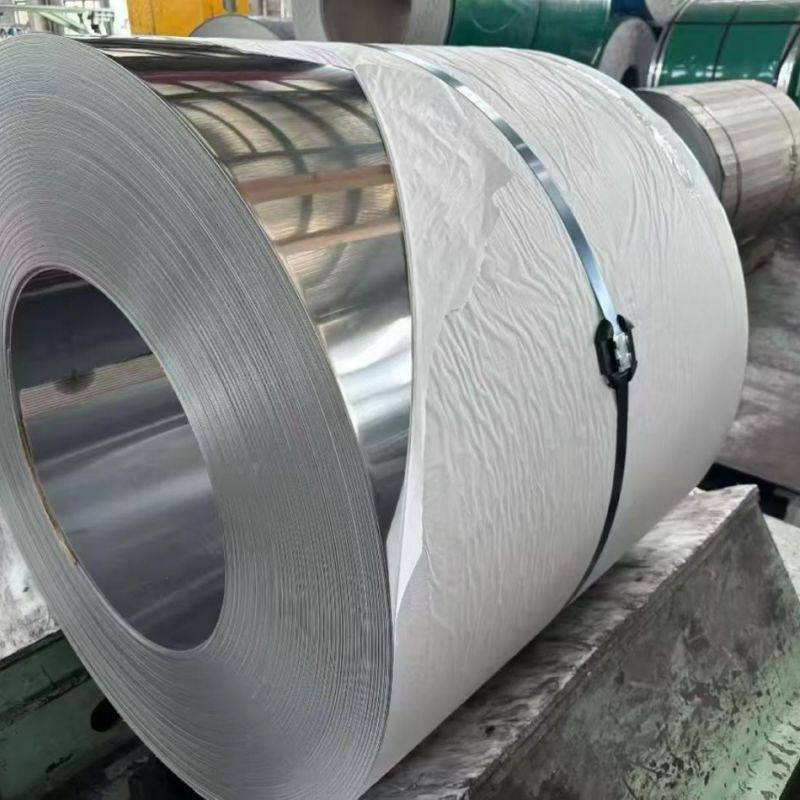

 Bobina di nastri/fogli
|
 Filo/vergella
|
|---|---|---|---|---|---|
|
Gamma convenzionale |
Spessore: 0.5 - 100 mm |
Diametro Φ6-500mm |
Diametro esterno Φ10-300mm |
Spessore: 0,1 – 3,0 mm |
Diametro Φ0,5-10 mm |
|
Capacità di personalizzazione |
Piastre speciali a laminazione spessa/sottile, ultra-larghe; trattamento superficiale speciale, taglio a-lunghezza fissa |
Barre forgiate di grandi-dimensioni (fino a Φ800 mm), barre di forma speciale-e varie condizioni di trattamento termico |
Tubi a pareti spesse-di grande diametro-, composizione in lega speciale; Lavorazione estremità tubi (smussatura, lunghezza fissa) |
Diverse condizioni di durezza, trattamenti termici speciali (trattamento di stabilizzazione, controllo della dimensione dei grani), superfici lavate con acido-, lucidatura elettrolitica, rivestimenti o pellicole protettive speciali |
Trattamento superficiale speciale, disegno di precisione |
Perché sceglierci? - Tecnologia ingegneristica affidabile. Consegna affidabile.
Non siamo solo un fornitore, ma un partner di fiducia per i materiali in Cina.

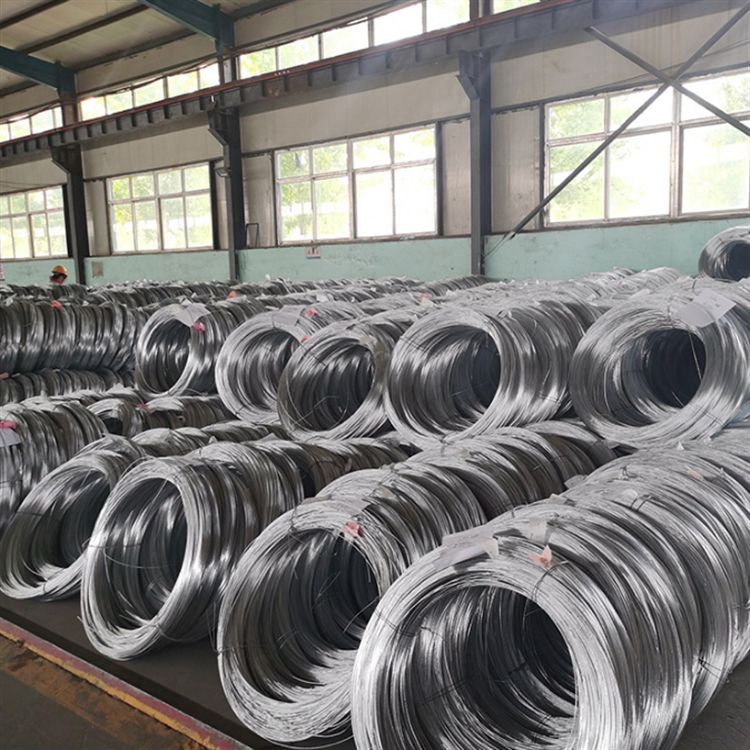

Produzione verticalmente integrata
Possiedi una struttura da 20.000㎡ con 10+ linee automatizzate (8,000+ tonnellate/anno). Il-centro utensili e stampi interno consente una rapida personalizzazione e un controllo efficace dei costi -nessun margine di intermediazione.
Controllo di qualità rigoroso in ogni fase

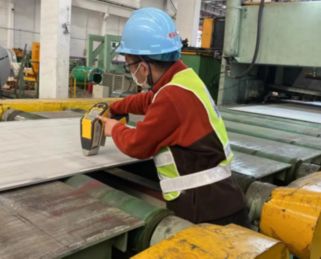

Tracciabilità completa dei principali punti di controllo del controllo qualità in tutta la produzione,. 100% conforme agli standard ASTM/ASME, EN e GB. Rapporti sui test dei materiali disponibili con ogni spedizione.
Consegna affidabile e imballaggio per l'esportazione
10+ anni di esportazione in Europa, Nord America, Sud-Est asiatico e Medio Oriente con protezione impermeabile e anti-ruggine, combinati con opzioni di spedizione flessibili, garantiscono arrivi sicuri e puntuali-.
Convalida del campione prima della produzione di massa
Forniamo campioni gratuiti per la verifica della qualità, consentendoti di effettuare ordini all'ingrosso solo dopo l'approvazione. Garantiamo la coerenza dal campione alla produzione di massa attraverso misurazioni dimensionali accurate e una produzione trasparente.
Domande frequenti
D: Quali sono i principali vantaggi di Supermalloy?
D: Che tipo di trattamento termico richiede Supermalloy?
D: Qual è la temperatura operativa massima?
D: Qual è la differenza tra Supermalloy e Permalloy ordinario?
