Caratteristiche dei prodotti
Buone prestazioni complessive ed elevato-rapporto costi-benefici (vantaggio principale)
Il vantaggio principale dell'API 5L Gr.B risiede nelle sue eccellenti prestazioni complessive e nell'elevato rapporto costo-efficacia. Grazie al design a basso-carbonio (contenuto di carbonio inferiore o uguale allo 0,26%) e al contenuto moderato di leghe, Gr.B offre costi di produzione inferiori garantendo al tempo stesso un limite di snervamento minimo di 245 MPa e un carico di rottura minimo di 415 MPa. Ciò lo rende la scelta del materiale di base più economica per l'ingegneria delle tubazioni.
|
Indicatori di prestazione |
Requisiti PSL1 |
Requisiti PSL2 |
|
Carico di snervamento minimo (MPa) |
245 |
245 |
|
Carico di snervamento massimo (MPa) |
- |
450 |
|
Resistenza alla trazione minima (MPa) |
415 |
415 |
|
Resistenza alla trazione massima (MPa) |
- |
655 |
|
Rapporto di rendimento |
- |
Di solito inferiore o uguale a 0,93 |
|
Allungamento |
Maggiore o uguale al 30% |
Maggiore o uguale al 30% |
Nota: PSL2 impone limiti sia sul carico di snervamento massimo che sulla resistenza massima alla trazione (con limiti superiori rispettivamente di 450 MPa e 655 MPa), garantendo che il materiale abbia una capacità di deformazione plastica sufficiente e un margine di sicurezza più elevato.
Eccellenti prestazioni di saldatura (requisito fondamentale per l'acciaio delle tubazioni)
Il design equivalente a basso tenore di carbonio di API 5L Gr.B garantisce eccellenti prestazioni di saldatura, che è un requisito fondamentale per la costruzione su larga scala-di acciai per tubazioni. Il grado PSL2 richiede un carbonio equivalente (CEIIW) inferiore o uguale a 0,43 e un Pcm inferiore o uguale a 0,25, garantendo buona tenacità e resistenza alla fessurazione a freddo nella zona termicamente-influenzata in condizioni di saldatura sul campo.
Punti chiave di saldatura:
• Valore CE basso:
Riduce efficacemente la tendenza della zona interessata dal calore della saldatura-a indurirsi e riduce il rischio di cricche a freddo
• Contenuti a basso contenuto di elementi-nocivi-:
S Inferiore o uguale a 0,030% (PSL1) / Inferiore o uguale a 0,015% (PSL2), garantendo la purezza delle saldature e del metallo di base
• Adatto a vari metodi di saldatura:
saldatura di testa di tubi in acciaio senza saldatura, saldatura ad arco sommerso di tubi saldati a spirale/con saldatura continua, ecc., con buone prestazioni di saldatura ad anello sul campo
Per il grado PSL1, il limite superiore del contenuto di carbonio è relativamente ampio (inferiore o uguale allo 0,26%) e durante la saldatura si consiglia il preriscaldamento a 100-150 gradi; per il grado PSL2, il requisito del contenuto di carbonio è più severo (inferiore o uguale a 0,16-0,18%), con conseguente migliore saldabilità e in genere non è necessario un preriscaldamento speciale o richiede solo una temperatura di preriscaldamento inferiore.
Buona tenacità alle basse-temperature e resistenza alla frattura fragile
API 5L Gr.B PSL2 richiede il test di impatto con intaglio Charpy V-per garantire la resistenza del materiale alla frattura fragile in condizioni di servizio a bassa-temperatura. La microstruttura a grana fine- ottenuta tramite processi di normalizzazione o TMCP migliora la tenacità del materiale alle basse-temperature, consentendo all'acciaio per tubazioni Gr.B di essere applicato in modo affidabile in regioni fredde e ambienti con grandi variazioni di temperatura stagionali.
Indice tipico di resilienza (PSL2):
• Temperatura di prova: generalmente -20 gradi o inferiore (secondo i requisiti dell'utente)
• Energia minima d'impatto: maggiore o uguale a 27 J (valore medio) / maggiore o uguale a 20 J (valore unico)
Buona resistenza alla corrosione e adattabilità ambientale
API 5L Gr.B mostra una buona resistenza alla corrosione uniforme in normali ambienti atmosferici, acqua dolce, suolo, petrolio e gas. Per ambienti di servizio acidi (contenenti H₂S), devono essere selezionati materiali di grado speciale specificati nell'Appendice J di API 5L PSL2 (tubi resistenti agli acidi-), con controlli aggiuntivi sul contenuto di zolfo, durezza e resistenza HIC.
Per l'ambiente marino, l'Appendice H e l'Appendice J del PSL2 forniscono corrispondenti requisiti materiali supplementari applicabili ai tubi strutturali delle piattaforme offshore e alle condotte sottomarine.
Buone prestazioni di piegatura e lavorazione a freddo
API 5L Gr.B ha un contenuto di carbonio inferiore e un rapporto di resa-a-tenuta moderato (tipicamente inferiore o uguale a 0,93 per PSL2), che gli conferisce una buona formabilità alla piegatura a freddo. È adatto alla produzione di tubi piegati a freddo e può essere utilizzato per realizzare curve a caldo attraverso processi di piegatura a caldo. Presenta inoltre buone proprietà di taglio, tranciatura e profilatura in condizioni di coil e piastre.
Specifiche tecniche
Composizione chimica (specifica API 5L / ISO 3183)
|
Elemento |
Tubo senza saldatura PSL1 |
Tubo saldato PSL1 |
PSL2 |
Nota |
|
C |
Inferiore o uguale allo 0,28% |
Inferiore o uguale allo 0,26% |
Inferiore o uguale a 0,16-0,18% |
Design a basso-carbonio per garantire saldabilità e resistenza alle basse-temperature |
|
Mn |
Inferiore o uguale a 1,30% |
Inferiore o uguale a 1,30% |
Inferiore o uguale a 1,30% |
Rafforzamento della soluzione solida, miglioramento della resistenza |
|
P |
Inferiore o uguale allo 0,030% |
Inferiore o uguale allo 0,030% |
Inferiore o uguale allo 0,025% |
Elementi nocivi, rigorosamente controllati |
|
S |
Inferiore o uguale allo 0,030% |
Inferiore o uguale allo 0,030% |
Inferiore o uguale allo 0,015% |
Elementi nocivi, rigorosamente controllati per garantire la resistenza alle basse-temperature |
|
Sì |
Inferiore o uguale allo 0,45% |
Inferiore o uguale allo 0,45% |
Inferiore o uguale allo 0,45% |
Disossidante, migliora la resistenza |
|
V |
Inferiore o uguale allo 0,05% |
Inferiore o uguale allo 0,05% |
Inferiore o uguale allo 0,05% |
Elementi microleganti, rafforzamento delle precipitazioni |
|
N.B |
Inferiore o uguale allo 0,05% |
Inferiore o uguale allo 0,05% |
Inferiore o uguale allo 0,05% |
Elementi microleganti, laminazione controllata per grana fine |
|
Ti |
Inferiore o uguale allo 0,04% |
Inferiore o uguale allo 0,04% |
Inferiore o uguale allo 0,04% |
Elementi microleganti, rafforzamento delle precipitazioni |
|
CEIIW |
- |
- |
Inferiore o uguale allo 0,43% |
Carbonio equivalente, controllo della saldabilità |
|
Pcm |
- |
- |
Inferiore o uguale allo 0,25% |
Indice di sensibilità alle crepe |
|
Fe |
Quantità rimanente (≈ 97%) |
Quantità rimanente (≈ 97%) |
Quantità rimanente (≈ 97%) |
Elemento matrice |
Proprietà fisiche
|
Proprietà |
Valore/Intervallo |
Condizioni di prova |
|
Densità |
≈ 7,85 g/cm³ |
Temperatura ambiente (20 gradi) |
|
Punto di fusione |
≈ 1420-1460 gradi |
--- |
|
Modulo elastico |
≈ 207 GPa |
Temperatura ambiente |
|
Conducibilità termica |
≈ 50 W/(m·K) |
Temperatura ambiente |
|
Coefficiente di dilatazione termica (20-100 gradi) |
≈ 12.0 × 10⁻⁶ /K |
--- |
|
Rapporto di Poisson |
≈ 0.28 |
Temperatura ambiente |
Proprietà meccaniche (valore tipico)
|
Prestazione |
PSL1 |
PSL2 |
Standard di attuazione |
|
Limite di snervamento minimo |
245MPa |
245MPa |
Specifica API 5L/ISO 3183 |
|
Massima resistenza allo snervamento |
- |
450MPa |
Specifica API 5L/ISO 3183 |
|
Resistenza alla trazione minima |
415MPa |
415MPa |
Specifica API 5L/ISO 3183 |
|
Massima resistenza alla trazione |
- |
655MPa |
Specifica API 5L/ISO 3183 |
|
Allungamento |
Maggiore o uguale al 30% |
Maggiore o uguale al 30% |
Specifica API 5L |
Nota: la "B" in API 5L Gr.B sta per grado Basic, con un carico di snervamento minimo di 35.000 psi (circa 245 MPa). Gr.B è molto simile a ASTM A53 Gr.B in termini di composizione chimica e proprietà meccaniche e sono spesso utilizzati in modo intercambiabile in applicazioni pratiche di ingegneria.
Supporti applicabili
1. Gas naturale, petrolio e petrolio raffinato:
Linee principali e diramate per la trasmissione a lunga-distanza, a media e bassa-pressione.
2. Acqua e liquami:
Condotte idriche, trasporto liquami.
3. Mezzi chimici:
Condotte di fluidi negli impianti chimici.
4. Gas urbano:
Reti urbane di distribuzione del gas a media e bassa-pressione.
5. Tubi strutturali:
Strutture edili, rivestimenti conduttori di piattaforme offshore (ambienti non-corrosivi).
6. Ambienti corrosivi generali:
Suolo convenzionale, atmosfera, acqua dolce.
Nota: API 5L Gr.B non è adatto per fluidi ad alta-temperatura, alta-pressione e fortemente acidi (come acido cloridrico concentrato ad alta-temperatura e acido fluoridrico). In ambienti acidi di petrolio e gas contenenti H₂S, devono essere selezionati materiali di grado speciale specificati nell'Appendice J dell'API 5L PSL2 (tubi resistenti agli acidi-), con controllo aggiuntivo sul contenuto di zolfo, durezza e prestazioni di resistenza all'HIC.
Forma del prodotto e processo di produzione
Tubo in acciaio senza saldatura (senza saldatura)
Processo: piercing a laminazione a caldo + laminazione a estensione
Gamma di diametri: 21.3 - 1067 mm (1/2" - 42")
Intervallo spessore parete: 2 - 150 mm
Caratteristiche: capacità di carico senza giunzioni, ad alta pressione-, adatta per condotte principali di petrolio e gas ad alta-pressione
Applicazioni tipiche: trasporto di fluidi ad alta-pressione, raccolta di pozzi di petrolio e gas e condotte di trasmissione
Tubi saldati ad alta-resistenza alla frequenza (ERW) con giuntura diritta
Processo: bobina laminata a caldo- → Formatura con piegatura a freddo → Saldatura a resistenza ad alta-frequenza
Intervallo di diametro esterno: generalmente inferiore o uguale a 610 mm (24")
Intervallo di spessore della parete: generalmente inferiore o uguale a 20 mm
Caratteristiche: Elevata precisione dimensionale, elevata efficienza produttiva e significativi vantaggi in termini di costi
Applicazioni tipiche: diramazioni di petrolio e gas a media e bassa-pressione, gasdotti urbani e tubi strutturali
Controllo dell'apporto di calore di saldatura: saldatura ad alta-frequenza maggiore o uguale a 100 kHz (requisito PSL2) per garantire una qualità di saldatura stabile
Tubo saldato ad arco sommerso a spirale (SSAW)
Processo: bobina laminata a caldo- → Formatura a spirale → Saldatura ad arco sommerso su entrambi i lati
Intervallo di diametro esterno: generalmente 219 - 2500 mm
Intervallo spessore parete: 6 - 25 mm
Caratteristiche: Il grande diametro offre notevoli vantaggi, consentendo a nastri di acciaio della stessa larghezza di produrre diametri diversi. Lo stress delle saldature a spirale è solo il 75-90% di quello delle saldature diritte, consentendo loro di resistere a pressioni più elevate. Teoricamente, possono essere prodotti continuamente in lunghezze illimitate.
Applicazioni tipiche: condotte di trasporto di acqua/gas-di grande diametro, rivestimenti tecnici offshore
Tubi saldati ad arco sommerso con cucitura diritta (LSAW)
Processo: lamiera di acciaio → Formatura JCOE/Formazione UOE → Saldatura ad arco sommerso su due lati
Intervallo di diametro esterno: 406 - 1620 mm (16" - 64")
Intervallo spessore parete: 6 - 50 mm
Caratteristiche: Saldature corte, basso consumo di materiale di saldatura, ampia gamma di diametri esterni e spessori di parete
Applicazioni tipiche: condotte di trasmissione ad alta-lunga{1}distanza, condotte sottomarine, condotte principali di raccolta e trasporto di petrolio e gas
Standard applicabili e condizioni di consegna
Standard: specifiche API 5L, ISO 3183, GB/T 9711
Livello delle specifiche del prodotto: PSL1 (livello base), PSL2 (livello avanzato)
Condizioni di consegna: laminazione a caldo-, laminazione controllata (TMCP), normalizzazione, laminazione normalizzata, trattamento termico (tempra + rinvenimento), ecc.
Lavorazione finale: estremità piatte, estremità smussate, estremità filettate, estremità di raccordo speciali
Certificato: quando si rispettano i requisiti PSL2, è necessario fornire un certificato di conformità (SR15.1 obbligatorio) e implementare la completa-tracciabilità del processo (SR15.2 obbligatorio).
Regime di trattamento e punti chiave della saldatura
Le prestazioni finali dell'API 5L Gr.B dipendono dai processi di laminazione a caldo, laminazione normalizzata o laminazione controllata TMCP e raffreddamento controllato:
1. Laminazione a caldo/Laminazione normalizzata (per ottenere una microstruttura uniforme e proprietà meccaniche ottimali):
Rotolare a 1050-1150 gradi, eseguire la laminazione controllata nell'intervallo di temperature di finitura di 800-900 gradi, seguito dal raffreddamento ad aria. Si ottiene una microstruttura uniforme e fine di ferrite + perlite, che garantisce un buon abbinamento di resistenza e tenacità.
2. Trattamento termico post-saldatura (se richiesto):
Se è necessaria una distensione dopo la saldatura dell'anello del tubo, è possibile eseguire un trattamento termico post-saldatura a 550-650 gradi per 1-2 ore. Il trattamento termico post-saldatura dovrebbe prestare attenzione al controllo delle velocità di riscaldamento e raffreddamento per evitare di influenzare la microstruttura e le proprietà del materiale di base.
Promemoria importante:
Negli ambienti convenzionali di trasmissione di petrolio e gas senza H₂S, il trattamento termico di distensione in genere non è richiesto dopo la saldatura.
Per le tubazioni in un ambiente acido (contenente H₂S), è richiesta la rigorosa conformità all'Appendice J dell'API 5L PSL2 per prevenire un'eccessiva durezza causata da un trattamento termico post-inadeguato alla saldatura.
Durante la saldatura, è necessario un controllo rigoroso dell'apporto di calore e della temperatura di interpass per evitare l'ingrossamento del grano nella zona-interessata dal calore.
API 5L Gr.B (L245) è adatto per la trasmissione di petrolio e gas a media e bassa-pressione, reti di condutture urbane e applicazioni di tubazioni strutturali. Se ne consiglia l'uso nei seguenti ambiti:
Campi di applicazione
-
Raccolta e trasporto di petrolio e gas naturale
● Condotte interne di raccolta e trasporto di giacimenti petroliferi
● Gasdotto per la raccolta e il trasporto del gas grezzo del giacimento di gas
● Diramazioni di gasdotti a lunga distanza-, gasdotti di distribuzione -
Rete di gasdotti urbani
● Rete di gasdotti a media e alta-pressione per il trasporto e la distribuzione del gas
● Condotte di ingresso e uscita delle stazioni di regolazione della pressione del gas urbano -
Ingegneria del trasporto dell'acqua e dell'irrigazione
● Conduttura per il trasporto dell'acqua a lunga-distanza
● Condutture di supporto del canale principale di irrigazione agricola -
Ingegneria Chimica e Tubazioni Industriali
● Condotte di processo degli impianti chimici
● Tubo dell'acqua di circolazione della centrale elettrica
● Sistema di raffreddamento dell'acqua industriale -
Tubi strutturali
● Costruzione di tubi di supporto per strutture in acciaio
● Rivestimento per piattaforma offshore (aree non-corrosive)
● Tubi per fondazioni su pali di ponti
● Tubo strutturale della torre della linea di trasmissione
Consegna e personalizzazione
Offriamo soluzioni di catena di fornitura flessibili e affidabili per assicurarvi di ricevere un tubo di linea API 5L Gr.B che soddisfi perfettamente i requisiti del vostro progetto.
|
Modulo |
 Acciaio senza saldatura
Tubo |
 Resistenza alla cucitura diritta
Tubo saldato (ERW) |
 Arco sommerso a spirale
Tubo saldato (SSAW) |
 Arco sommerso con cucitura diritta
Tubo saldato (LSAW) |
|---|---|---|---|---|
|
Gamma convenzionale |
Diametro esterno: 21.3 - 1067 mm; |
Diametro esterno: 21.3 - 610 mm; Spessore della parete: 2 - 20 mm |
Diametro esterno: 219 - 2500 mm; Spessore della parete: 6 - 25 mm |
Diametro esterno: 406 - 1620 mm; Spessore della parete: 6 - 50 mm |
|
Capacità di personalizzazione |
Tubi-senza saldatura laminati a caldo, taglio-a lunghezza fissa, lavorazione smussata, filettature delle estremità dei tubi, condizioni speciali di trattamento termico |
Tubi saldati-dritti-ad alta frequenza, taglio a-lunghezza fissa, lavorazione smussata, trattamento di zincatura/rivestimento plastico |
Tubi saldati a spirale di-diametro grande, taglio-a lunghezza fissa, lavorazione smussata, rivestimento anti-corrosione (FBE/3PE) |
Formatura JCOE/UOE, taglio longitudinale, lavorazione smussata, trattamento speciale delle estremità dei tubi |
Perché sceglierci? - Tecnologia ingegneristica affidabile. Consegna affidabile.
Non siamo solo un fornitore, ma un partner di fiducia per i materiali in Cina.
Produzione verticalmente integrata
Possiedi una struttura da 20.000㎡ con 10+ linee automatizzate (8,000+ tonnellate/anno). Il-centro utensili e stampi interno consente una rapida personalizzazione e un controllo efficace dei costi -nessun margine di intermediazione.
Controllo di qualità rigoroso in ogni fase
Tracciabilità completa dei principali punti di controllo del controllo qualità in tutta la produzione,. 100% conforme agli standard ASTM/ASME, EN e GB. Rapporti sui test dei materiali disponibili con ogni spedizione.

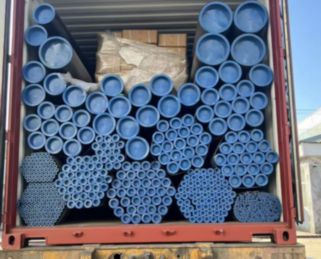

Consegna affidabile e imballaggio per l'esportazione
10+ anni di esportazione in Europa, Nord America, Sud-Est asiatico e Medio Oriente con protezione impermeabile e anti-ruggine, combinati con opzioni di spedizione flessibili, garantiscono arrivi sicuri e puntuali-.
Convalida del campione prima della produzione di massa
Forniamo campioni gratuiti per la verifica della qualità, consentendoti di effettuare ordini all'ingrosso solo dopo l'approvazione. Garantiamo la coerenza dal campione alla produzione di massa attraverso misurazioni dimensionali accurate e una produzione trasparente.
Domande frequenti
D: Quali sono i principali vantaggi di API 5L Gr.B?
D: Quali sono le differenze tra API 5L Gr.B PSL1 e PSL2? Come scegliere tra loro?
D: Quali sono le differenze tra API 5L Gr.B, X42, X52 e X60? Come scegliere tra questi?
D: Qual è la temperatura operativa massima per API 5L Gr.B?
D: Quali sono le prestazioni di saldatura di API 5L Gr.B?
D: Qual è la resistenza alla corrosione dell'API 5L Gr.B?
D: API 5L Gr.B può sostituire ASTM A53 Gr.B?
